在家庭裝修中，最經常遇到的問題就是電路改造問題，電路問題關系到家里人的生命安全。室內電路布線，要采用多路化的設計方式，做到空調、廚房、衛生間、客廳、臥室、電腦及大功率電器分路布線;插座、開關要分開設置，各分支電路上，應安裝帶漏電保護功能的微型斷路器開關。另外，強電線路，要與弱電線路分開一定距離，電話通訊線纜、音響多媒體線纜、寬帶網絡線纜等弱電線路，應該設計合理，符合規范要求。
1、墻身、地面開線槽之前，先用墨盒彈線，以便確定位置。管子外側與墻面之間，應留15mm左右的抹灰層，以防止抹灰施工以后的墻面開裂。
2、未經允許，不許隨意破壞、更改公共電氣設施，如避雷地線、保護接地、等電位聯結，等設置。
3、電源線管暗埋時，應考慮與弱電管線等保持500mm以上距離，電線管與熱水管、煤氣管之間的平行距離不小于300mm。
4、墻面線管走向，盡可能減少轉彎，并且要避開壁鏡，家具等物的安裝位置，防止被電錘、釘子損傷。
5、如無特殊要求，在同一套房屋內部，墻壁上的開關，離地1200-1500mm之間，距門邊150-200mm處，墻壁上的插座，離地300mm左右，墻壁上的插座開關，分別在同一水平線上，高度誤差，小于8mm，并列安裝時，高度誤差，小于1mm，并且不被推拉門、家具等物遮擋。
6、各種強電、弱電插座接口，寧多勿缺，室內床頭兩側，應設置電源插座及一個電話插座，電腦桌附近，客廳電視柜背景墻上，都應設置三個以上的電源插座，并設置相應的電視、電話、多媒體、寬帶網絡等插座。
7、電視、電話、多媒體音響、寬帶網絡等弱電線路的鋪設方法及要求，與電源線的鋪設方法相同，其插座或線盒，與電源插座并列安裝，但是，強電線路與弱電線路，不允許共用一套管子。
8、所有入墻電線，采用直徑16mm以上的PVC阻燃管埋設，導線占管徑<40%空間，與盒底連接，使用專用接口件。
9、使用導線管時，電源線管從地面穿出應做合理的轉彎半徑，特別注意，在地面下，必須使用套管，并加膠連接緊密，地面沒有封閉之前，必須保護好PVC管套，不允許有破裂損傷;鋪地板磚時，PVC套管，應被水泥沙漿完全覆蓋。
10、配線時，相線與零線的顏色應不同;同一住宅相線火線(L)顏色應統一，比如，相線火線，使用黃色，或者使用綠色，或者使用紅色，零線(N)用淡藍色，保護接地線(PE)用黃綠雙色線。
11、線管穿線之前，應將直接頭打上PVC膠水，以免進水。電源線穿管時，應將導線取直再穿管，不可中途拔、拉管接頭;弱電線路中，穿線時用力時不可過猛，以免導線斷心。
12、電源分支接頭，應接在插座盒、開關盒、燈頭盒內，每個接頭接線，不宜超過兩根，線在盒內，應有適當的余量。
13、音響線出入墻面，應做底盒。多芯電話線的接頭處，護套管口，用膠帶包扎緊，以免電話線受潮，發生串音等故障。
14、電視天線接線，必須采用分支器，并留有檢查口。
15、管中電源線，不可有接頭、不可將電源線，裸露在吊頂上或直接抹入墻中，以保證電源線可以拉動或更換。

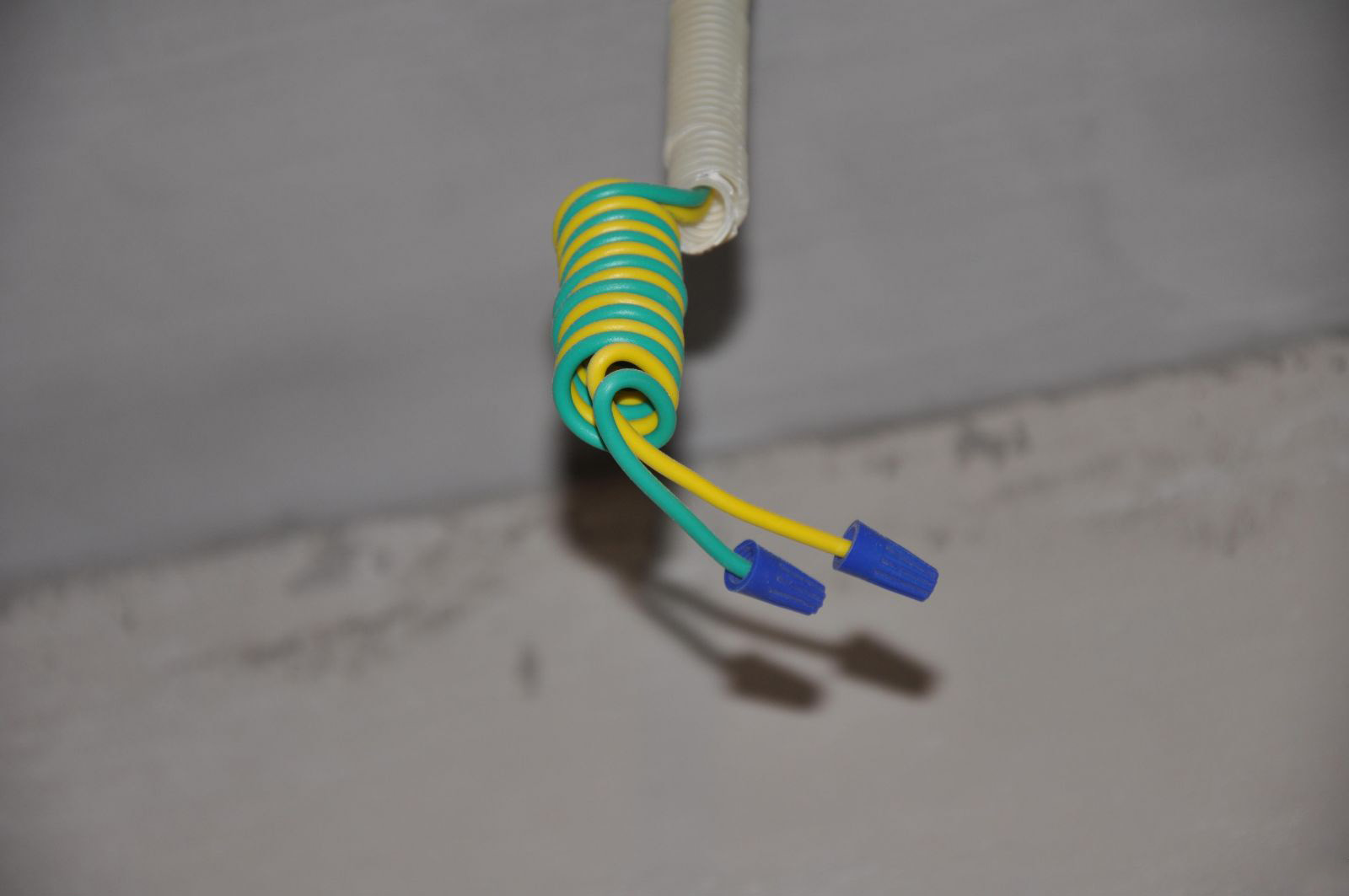

16、導線連接堅固，接頭不受拉力，包扎嚴密，采用螺釘(螺帽)連接時，電線無絕緣距離不大于3mm，銅芯線間連接，應用壓接或絞接法，絞接長度，不小于5圈，裸露電線，必須先用防水膠帶包扎后，再纏繞黑膠布，無絕緣層破損等缺陷，經檢驗認可。
17、穿管的電線、信號線、電話線等都進行檢測，以確認是否線間短路、對地短路、斷線等，確認無誤后再進行埋線管。
18、單相兩孔插座的接線，面對插座：左零右相(即，左邊為零線，右邊為火線)，單相三孔，正上方為地線。所有單相插座，均符合“左零右相，接地在上”的原則。
19、插座、開關安裝，要牢固，四周無縫隙，廚房、衛生間內及室內及室外安裝的開關，應采用帶防濺盒的開關。
20、空調供電，用16A三孔插座，高度在1500mm以下的所有插座，應安裝具有保護擋板的插座，以免兒童觸摸，衛生間內部，宜作局部等電位聯結端子，插座采用防水防濺型，并遠離水源。照明開關，應設在門外，鏡前燈、浴霸，衛生間內部，宜選用防水開關。
21、為了生活舒適方便，臥室應采用雙控開關，廚房電源插座，應并列設置開關，控制電源通斷。
22、插座、開關面板固定時，應用配套的螺釘，不得使用木螺釘或石膏板螺絲代替，以免損壞底盒，開關安裝方向一致。
23、配電箱，應根據室內用電設備的不同功率，分別配線供電;大功率家電設備，應獨立配線安裝插座。配電箱內的電線排列，要整齊，插座照明各路開關，要分清，壓接配件齊全，壓接導線的回轉方向，要正確，斷路器接線牢固，在斷路器接線端子上，不得將不同線徑的導線在同一端壓接，配電箱分路，要平衡，要標明各個回路。
24、竣工后，提交一份標準詳細的電路布置圖。
