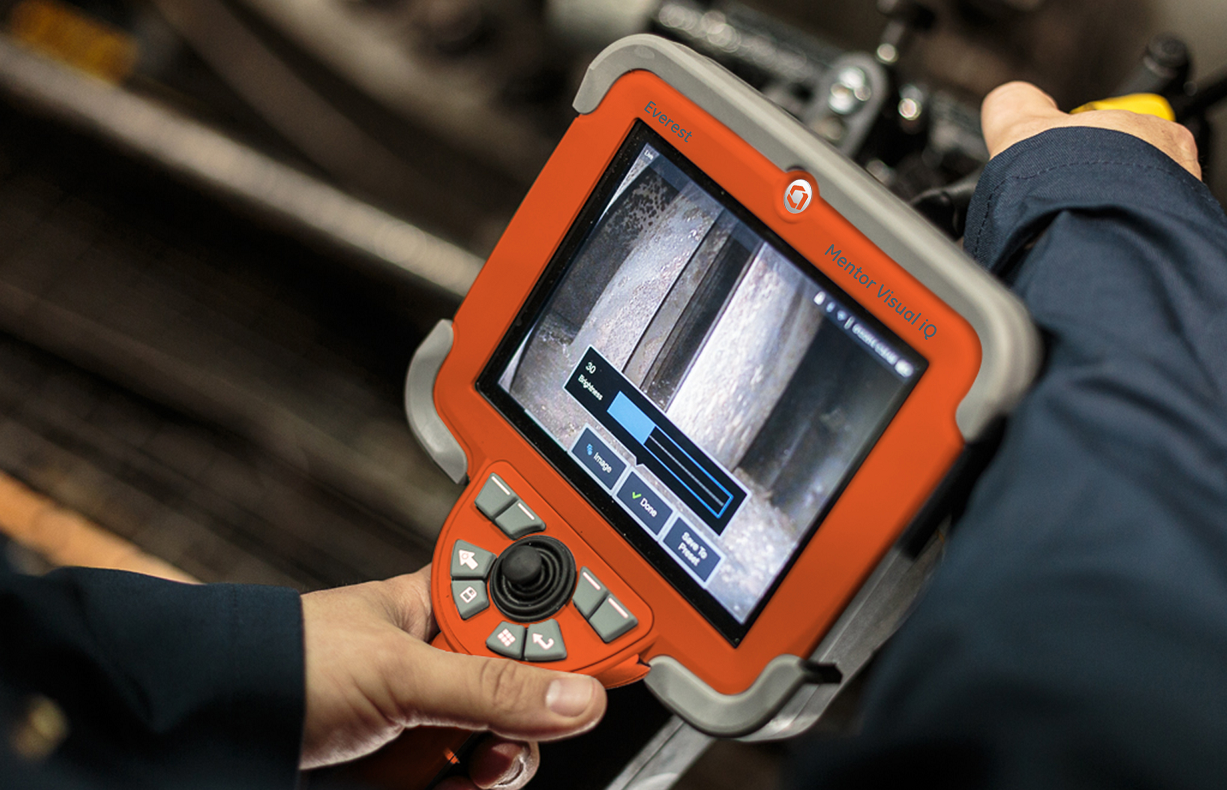

120萬像素彩色CCD攝像頭工業內窺鏡是代表近年來先進內窺檢測技術的新一代檢測工具，它可以通過120萬像素彩色CCD攝像頭捕獲的清晰內窺檢測圖像，輔助檢測人員對視力無法觀察到的部件、腔體、結構、管件等內表面進行更為精準的視覺觀察、并記錄檢驗，是民航維修、石化檢驗、特檢應用、車輛維修、安防檢查等的常用檢測手段。

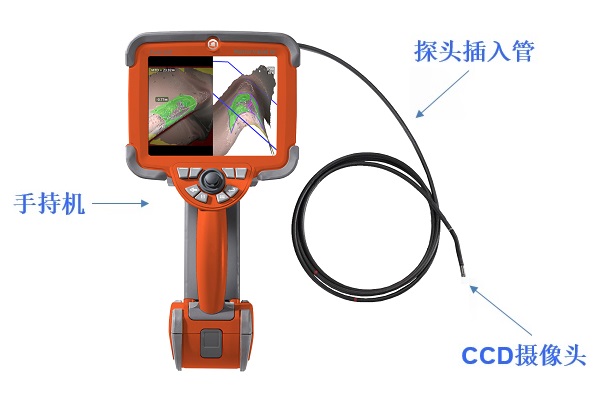

一、工作原理

120萬像素彩色CCD攝像頭是核心部件，當其跟隨探頭被推送入民航發動機等設備內部后，可以實時地將設備內表面反射的光信號轉換成電信號，經A/D數模轉化實現圖像信號在顯示屏上的高清成像，實現圖像的采集、傳輸、實時顯示，以供查找缺陷；還可以將觀察到的缺陷拍攝下來并實現存儲，通過內置測量軟件對缺陷的幾何尺寸進行精確測量，獲得長度、深度、面積等參數，以便檢測人員了解設備內部的缺陷狀況及發展態勢。

二、特點及優勢

1. 源自CCD攝像頭的清晰畫質。攝像頭（也稱視頻芯片）作為影響圖像視頻清晰度的眾多組件中的第一道“關卡”，它的相關性能參數尤為重要。用于工業內窺鏡的小尺寸小規格視頻芯片通常有CCD和CMOS兩種，因為工作原理和工藝的差別，CCD的感光度往往數倍于CMOS，因此采用彩色CCD攝像頭的工業內窺鏡能夠呈現更真實、清晰、色彩一致的畫面，120萬CCD像素工業內窺鏡則可以提供更多細節。這種源自CCD攝像頭的清晰畫質，與主機接收CCD視頻信號后進行填充、插值等額外處理而獲得的所謂“高清晰畫質”是截然不同的，后者顯然無法真實反映設備內部狀況，導致難以得到正確的檢測結果。

2. 大功率后置照明光源。120萬像素彩色CCD攝像頭工業內窺鏡采用大功率LED光源，后置于手持機內部，采用光纖傳導至探頭端部，避免在前端加裝微型光源，容易磕碰損壞或附著水及油污短路。后置光源技術在提供內窺照明光的同時，顯著提升內窺鏡硬件使用壽命，降低維護成本。

3. 360°任意方向的全電動導向。采用全電動伺服電機控制探頭前端轉向，只需操作人員給控制桿施加一個輕微的力，就可以由電機敏銳而智能地控制施加到金屬絲的拉力大小、拉動速率、拉伸形成等參數，且通過伺服電機力回饋的設定輕松實現拉力釋放、過載保護等功能。與傳統依靠人手動轉動輪盤相比較，可以更實現更精準、更輕松的導向控制，而且避免損傷導向機構的使用壽命。

4. 單物鏡相位掃描三維立體測量（3DPM）。采用單物鏡廣角三維掃描鏡頭，直視和側視都能達到105°的大視野，方便觀察的同時，還可以利用掃描及三維重構技術、構建三維坐標云圖，輸出更精準的缺陷測量結果，還可以勝任曲面上的最深點測量、以及表面缺失部位測量等傳統測量難題。

5. 探頭規格多且可更換。對于探頭來說：直徑越大，照明、清晰度以及耐用性越好，而直徑越小，通過性越好；插入管過長可能在車臺檢測時可能會帶來不便或風險，過短又可能無法抵達目標區域。考慮到檢測場景的差異和用戶需求的不同，120萬像素彩色CCD攝像頭工業內窺鏡可通過插拔探頭的靈活配置能力、更換不同規格的探頭，大幅提升檢測適應能力，并顯著降低購置成本。

三、產品型號介紹

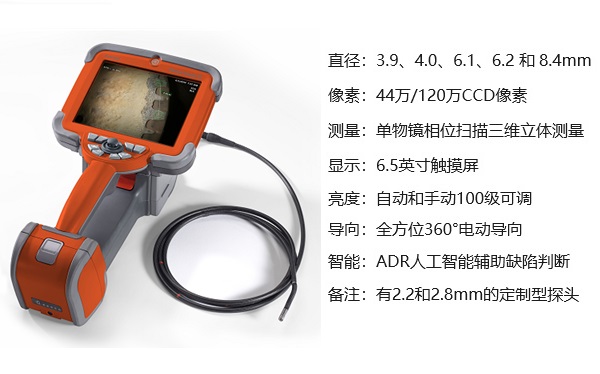

韋林是業內資深的工業內窺鏡品牌，旗下120萬像素彩色CCD攝像頭工業內窺鏡 Everest Mentor Visual iQ，是近年來業內先進技術和先進制造水平的代表，廣泛用于室內、野外、以及車間內移動式檢測等多種應用場景，具有檢測準確可靠、數據一致性高、便攜易用等特點。該型號產品的視頻芯片采用的是 120萬原生像素的彩色 SUPER HAD CCD，而且在官方網站和樣本資料中明確寫明了相關參數指標，方便用戶參考并印證實際成像效果。其主要參數請參見下圖：
