工業內窺鏡作為一種靈活的內窺探查工具，在眾多領域的質量檢查和維修檢查中應用頻繁。通過使用內窺鏡，操作者能夠在不拆裝設備的情況下對其內部進行檢查，在這一過程中，靈活的探頭轉向（導向）功能有助于提升全面徹查的檢測效率。那么應該如何操控工業內窺鏡探頭轉向呢？本文從設置導向模式、操縱導向關節、順直導向關節、以及探頭導向方位圖等方面進行介紹。

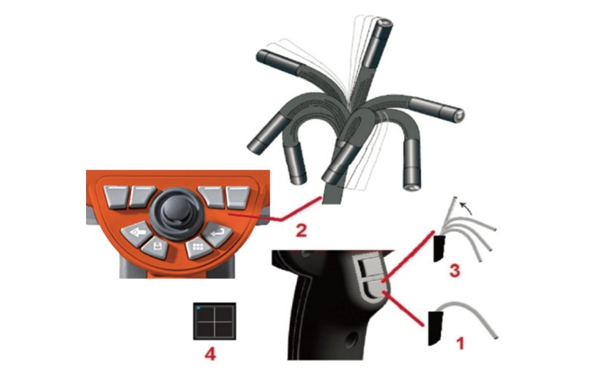

探頭轉向的核心是：通過操縱桿控制導向關節、調整探頭端部攝像頭的朝向，從而使得探頭在固定位置可以捕獲不同區域的圖像。因此正確使用操縱桿和相關按鍵，是控制轉向的前提。由于不同品牌內窺鏡的外觀和按鍵設計存在差別，下面以韋林工業內窺鏡 MViQ為例，結合以下探頭轉向示意圖做具體介紹。

1. 設置導向模式：短按此按鈕選擇粗調/微調模式。任一模式下，探頭均隨操縱指令轉向，但兩者釋放操縱桿后的導向鎖定狀況不同。在粗調模式下釋放操縱桿時，導向回復到趨向順直位置；在微調模式下釋放操縱桿時，導向保持在當前位置，在微調模式下移動操縱桿可繼續導向，停止移動操縱桿時導向保持在新位置。微調模式有助于精確查找腐蝕、裂紋等缺陷位置，在微調模式下屏幕上會顯示鎖狀圖標，以提示使用者當前狀態；

2. 操縱導向關節：查看實時圖像時，移動操縱桿可使探頭沿屏幕畫面相同方向轉向；

3. 順直導向關節：長按此按鈕復位導向關節至順直狀態，可安全收回和存放探頭；

4. 探頭導向方位圖：此圖標顯示導向電機的相對位置，可以幫助檢測直觀了解當前的探頭轉向方向。當發光點出現在十字準線的中心時，表明電機居中；轉向位置通常取決于電機位置，發光點距離圖標中心越遠，轉向角度越大。

傳統的機械導向和電動助力導向往往需要通過旋轉探頭，才能夠實現全方位轉向觀察，而韋林工業內窺鏡采用單搖桿控制的電動導向方式，可輕松操控工業內窺鏡探頭實現360°全方位連續轉向，而且長時間使用不易產生疲勞，還有自動對中復位、以及過載保護等功能，用更為出色耐用的探頭轉向功能助力高效檢測！
